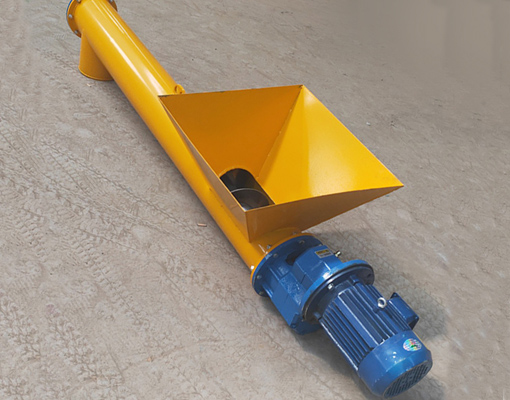

一、水泥螺旋輸送機簡介：

攪拌站水泥螺旋輸送機視頻

水泥螺旋輸送機該機主要用于物料的輸送，粉煤灰物料、造紙物料、污泥等，還適用于化工、冶金、糧倉加工、倉儲及其它適用螺旋輸送機的場所，該機螺旋體直徑小，轉速高，輸送量大，精度高，輸送工況佳。驅動裝置采用齒輪減速機，具有轉矩大，噪音低，不滲油，壽命長，輸送外殼采用優質無縫管，法蘭連接。LS型系列螺旋輸送機整體剛性好，承載能力大，在輸送時，無論是水平輸送，還是大傾角均可連續輸送，且可隨意選擇工作位置和工作狀態，拆裝修理方便，安全可靠，是新一代理想的產品。

水泥螺旋輸送機型號有100、160、200、250、315、400、500、630、800、1000、1250等常規型號，現貨供應，可根據用戶要求定制化設計。

二、水泥螺旋輸送機視頻：

水泥螺旋輸送機在水泥攪拌站中的應用視頻

水泥螺旋輸送機采用接連式螺旋葉片，制造成形后螺距差小于5mm且葉片外表光滑，可確保物料運輸均勻，另外，水泥輸送機對超載比較敏感，其螺旋軸的螺距采取變螺距設計，可防止物料超載堵塞現象。

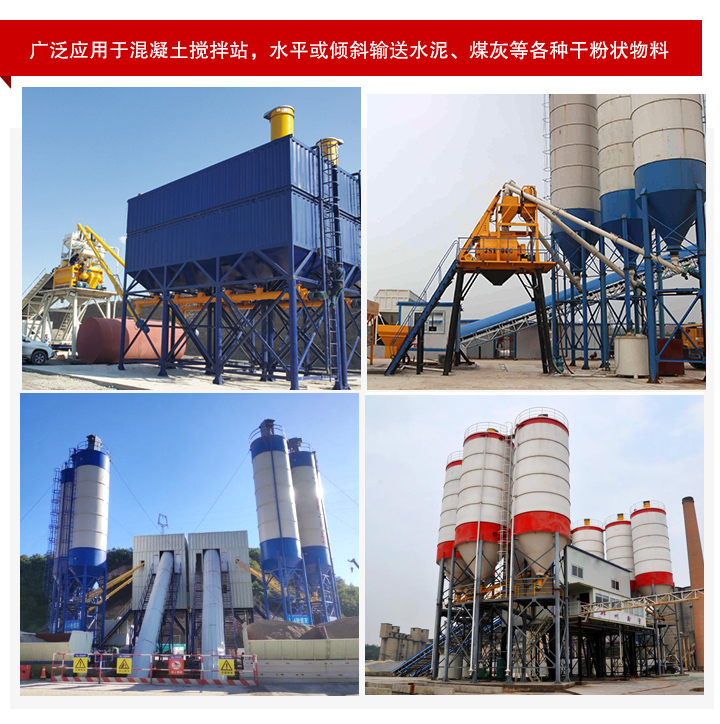

三、水泥螺旋輸送機應用行業：

水泥螺旋輸送機適用于化工、冶金工業企業和造紙、建筑工程等行業的散裝物料的輸送，如水泥、煤粉、炭黑、純堿、面粉及糧食谷物和紙漿等。適合水平或小于20°傾角布置。

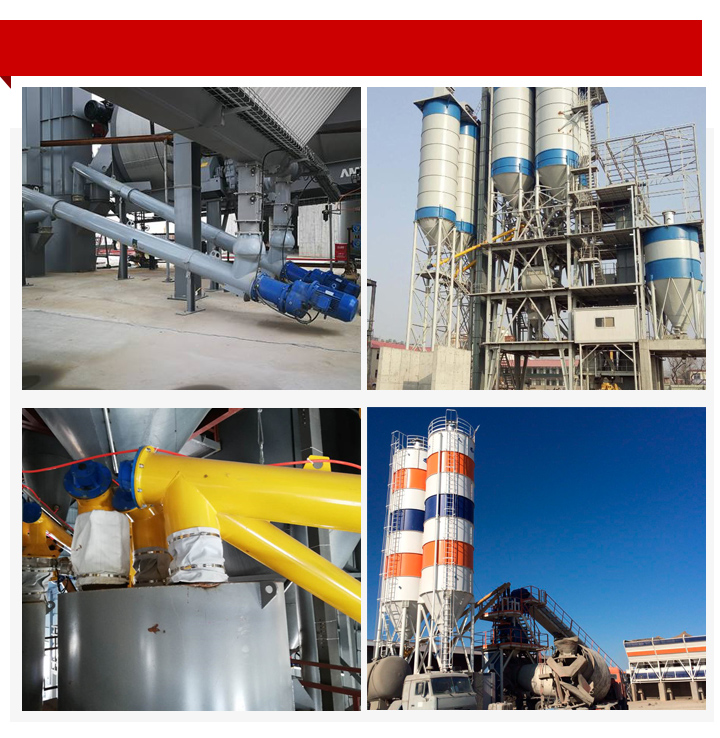

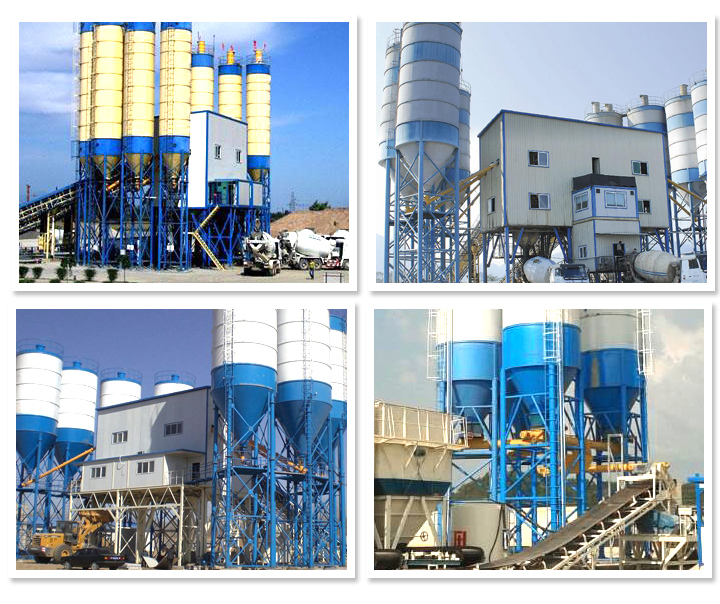

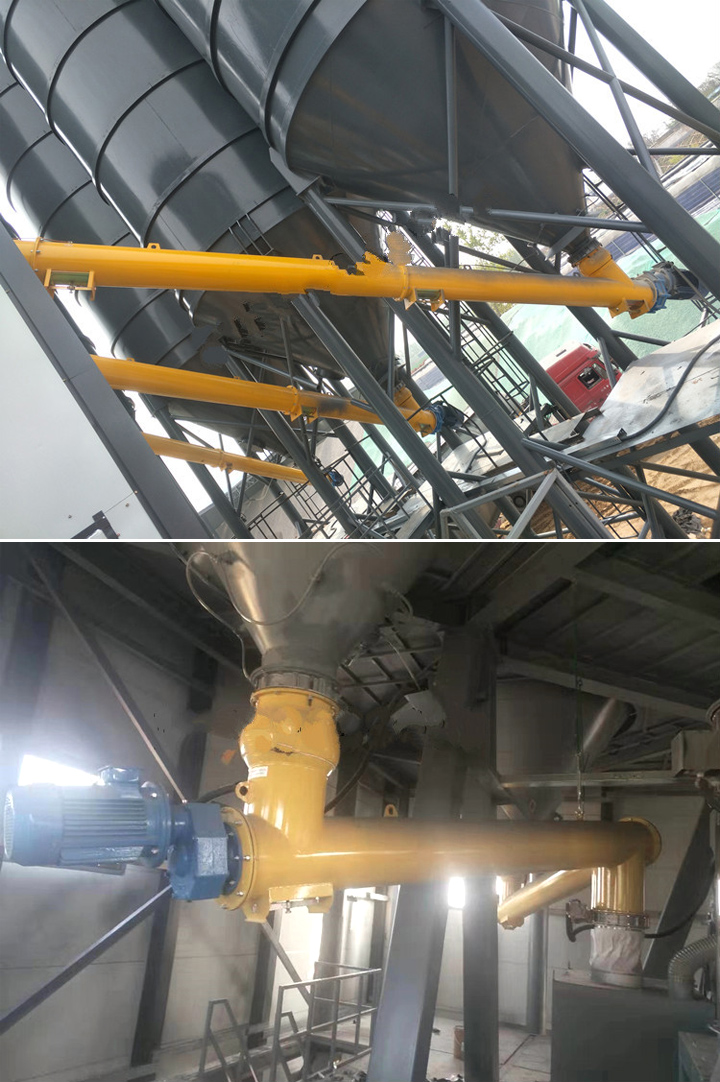

四、水泥螺旋輸送機案例現場：

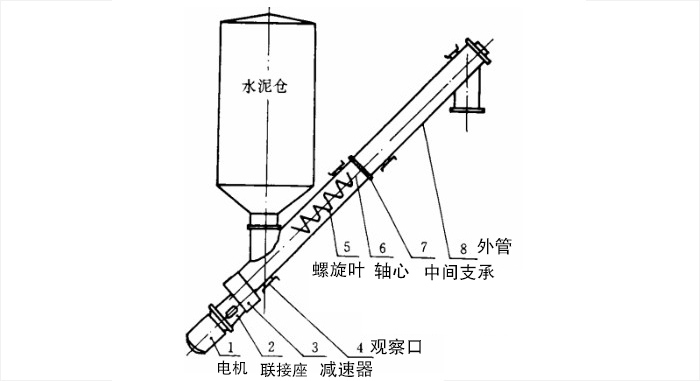

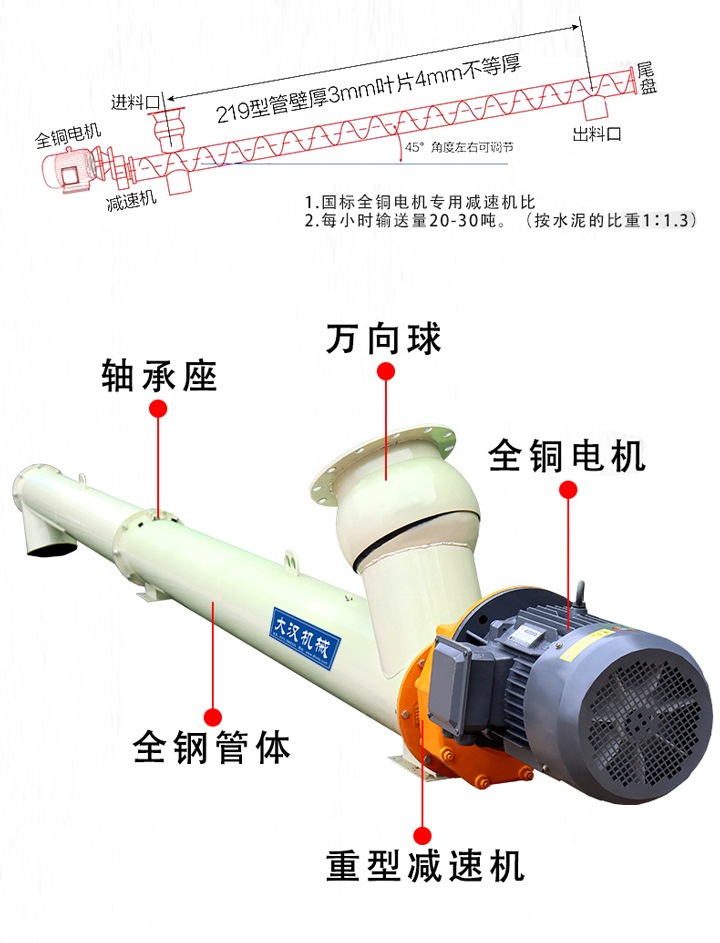

五、水泥螺旋輸送機結構：

水泥螺旋輸送機布局次序?yàn)椋?span>電動機、減速機、輸入節總成、中間節及中心支座體總成、輸出節總成、前支座體總成、注油光滑體系、附件為電纜線、銜接用帆布凹、吊掛用鋼絲繩及配用件等。

1、選用優質進口高強耐磨鋼制造的接連式螺旋葉片，制造成形后螺距差錯小于5mm且葉片外表光滑，確保了物料運送的均勻、穩定性，然后確保了物料計量的重復精度。

2、接連式螺旋葉片制做時選用了冷作硬化的外表冷軋?zhí)幹?，硬度和耐磨性比通常葉片進步一倍左右，外沿硬度可達HB240。

3、前、后節螺旋葉片為疏、密兩種螺距，有用防止堵管。俗稱"吃的少，吐的快。葉片的高精度制做確保了物料運送時充溢管體，用戶從螺旋輸送機進料口帆布套的吸扁狀況便能判別螺旋輸送機的好壞。

4、螺旋機內軸在必定距離內都設置有中心吊軸承一撐持內軸旋轉，中心吊軸承座多選用鑄鋼或鑄鋁資料，單懸臂式支座體，使前后節聯接處葉片中止距離更小，物料過流截面化，使料流順利無阻止。

5、螺旋輸送機進料口與水泥倉口銜接方法分為：球鉸法蘭剛性銜接和吊掛加防水帆布軟銜接二種方式。可視設備拆裝頻頻程度決議接口方式。

6、前支座體特別規劃，使正常作業時螺旋內軸受力為拉力，其拉力由前支座內的推力軸承承當，防止減速機和中吊軸座受壓、防止螺栓軸受壓力所發生的掃膛表象。

六、水泥螺旋輸送機型號及參數（大直徑可做800mm）：

型號/規格	165	219	273	325	426
螺旋體直徑	140	190	250	290	390
外管直徑	165	219	273	325	426
允許角度（°）	0-60	0-60	0-60	0-60	0-60
長度	12	12	12	12	12
能力（T）	10	30	50	80	110
電機功率	2.2-15	2.2-22	3-22	5.5-22	5.5-22
外管厚度	3-8	3-8	3-8	4.8	4.8
旋葉厚度	2-20	2-20	3-20	3-20	3-20
減速機速比	1:5	1:5	1:7	1:10	1:10
轉速（轉/分鐘）	288	288	205	144	144

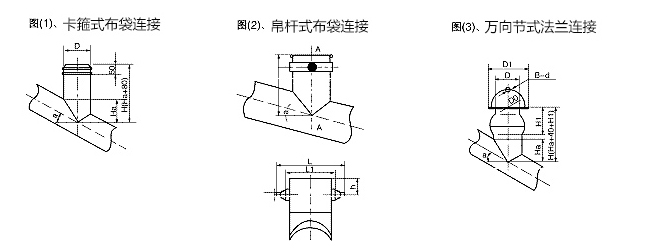

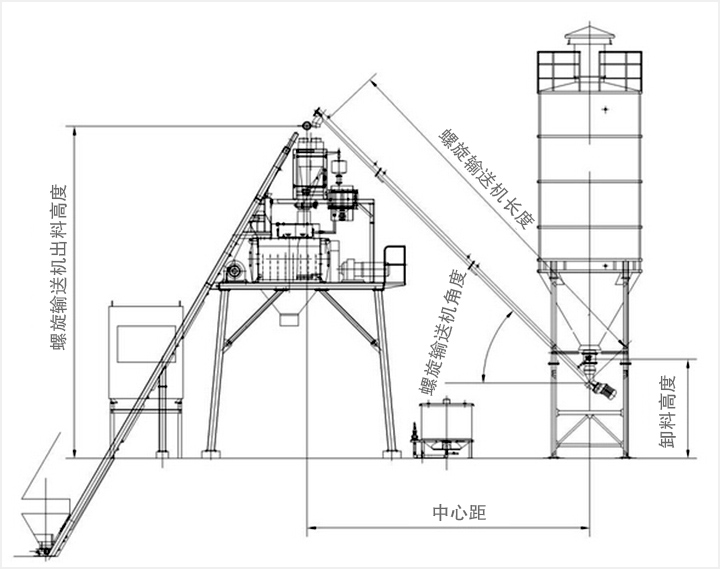

七、水泥螺旋輸送機安裝尺寸：

布袋聯接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
d		20	20	30	30	36	36	36	40
d1		M16	M16	M20	M20	M24	M24	M24	M30
d2		20	20	30	30	36	36	36	40
L		223	249	294	319	403	455	485	542
L1		157	179	218	243	303	355	385	432
h		60	60	70	70	90	90	90	90
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700

法蘭聯接方式

尺寸		LSY100 200	LSY140	LSY160	LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194	219	273	325	355	402
D0		160	200	225	252	315	365	395	460
D1		190	230	260	285	350	400	430	500
H	α≤30°	200	250	300	350	400	500	500	600
	30°＜α≤45°	250	300	350	400	500	550	550	650
	45°＜α≤60°	300	350	400	500	550	600	600	700
n-d		6-Φ11	6-Φ11	8-Φ11	8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

萬向球聯接方式

尺寸		LSY100 120	LSY140	LSY160		LSY200	LSY250	LSY300	LSY350	LSY400
D		114(133)	168	194		219	273	325	355	402
D0		200	250		300		365	365 460	385 460	460
D1		225	278		328		400	400 500	430 500	500
H	α≤30°	400	400	450		450	550	650	650	700
	30°＜α≤45°	450	450	500		550	600	750	750	800
	45°＜α≤60°	450	500	550		600	650	800	800	900
	50°＜α≤55°	500	500	600		650	700	900	900	950
	55°＜α≤60°	550	550	650		700	800	1000	1000	1100
n-d		6-Φ11	6-Φ11	8-Φ11		8-Φ13	8-Φ17	8-Φ19	8-Φ19	8-Φ19

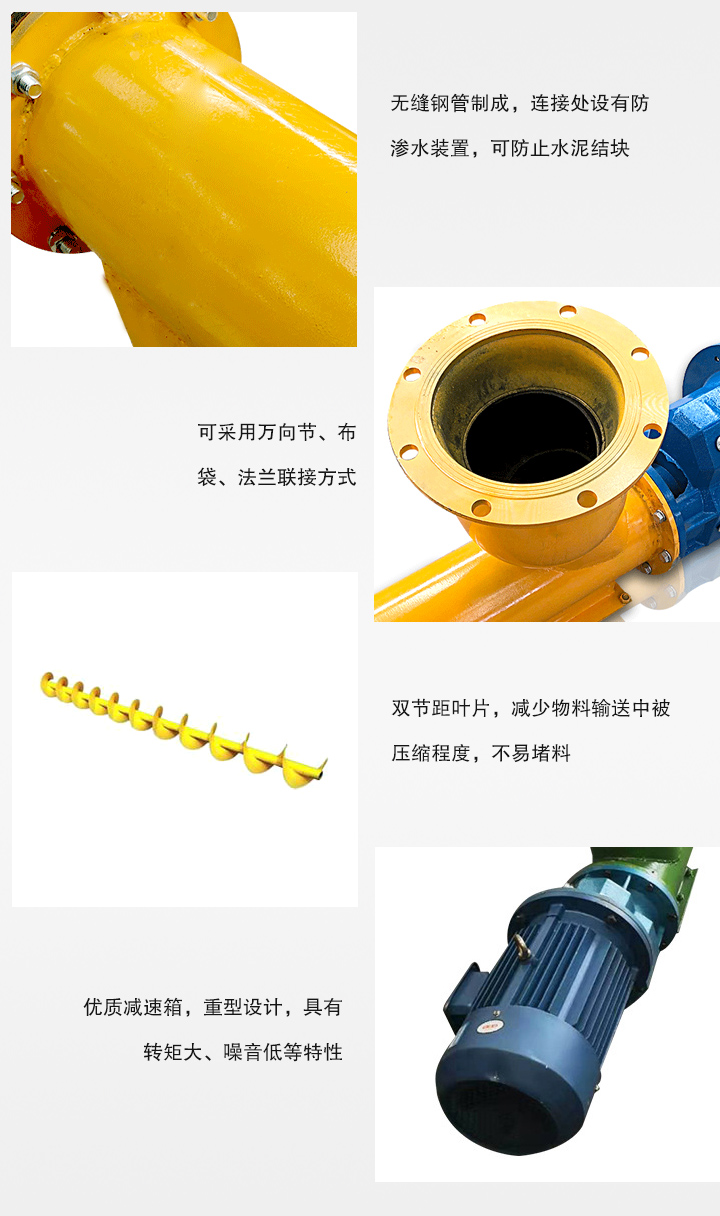

八、水泥螺旋輸送機優勢體現：

高效率輸送:采用了新型的懸掛式中間吊軸承架,增大了物料運送空間,減少了物流阻力,加上小直徑,高轉速,變螺距等設計,確保順暢,快速均勻送料.

隨意性布置: 外殼采用U型槽設計便于維修，整體,無論是水平還是大傾角均可連續輸送.可直接與配套設備連接固定,無需地基基礎,充分利用空間,移動,拆裝十分方便.

多元化聯拉:進,出料口可采用法蘭連接,布袋連接,布袋吊桿連接,萬向接口連接等多種形式.

可靠的密封:外殼管的連接處設置了防滲水裝置,工藝孔也經過精心改良,避免由于雨水滲入引起管內水泥結塊而造成堵料,悶機事故的發生.

毋需添加油:由于采用了新穎的中間軸承材料,既能減摩,耐磨又能自潤滑,即使長期使用也毋需加添潤滑油,可避免油脂與水泥混合對軸套,軸所產生的副作用.

專用減速器:本公司特定制作的減速器設計先進合理,具有體積小,重量輕,扭矩大,轉速快,不漏油,無噪音等優點,并設有止退結構,完全可以適用于大傾角的推力輸送。

九、水泥螺旋輸送機選型須知：

1、水泥螺旋輸送機結構、葉片要根據使用及水泥廠等搭配設備調節合理選型，采用接連式螺旋葉片，制造成形后螺距差小于5mm且葉片外表光滑，可確保物料運輸均勻。

2、不同型號的水泥螺旋輸送機有不同的接頭口，多以在接頭處建議使用交接法。

3、外沿硬度可達HB240，硬度和耐磨性比通常葉片提高一倍左右。

4、輸送機運行速度不宜大于2.5米/秒，為減少塊度大、磨損性大的物料對螺旋輸送機的損害，應盡量采用低速。

5、水泥螺旋輸送機減速機需采用重型設計，具備扭矩大、噪音低、不滲油等特點。

十、水泥螺旋輸送機安裝注意事項：

1、水泥螺旋輸送機應保證無漏料。

2、安裝基礎至少在螺旋正式安裝前20天澆灌完成，該基礎應能可靠地支撐輸送機并不因地基過小而發生螺旋輸送機的下沉和裱花，保證運轉時候有足夠的穩定性。

3、在安裝以前必須將那些在運輸途中或卸箱時粘上的塵垢的機件加以清洗。

4、相連機殼法蘭面應連接平整，機殼呢表面接頭處錯位偏差不超過2毫米。

5、機殼法蘭間允許墊石棉帶調整機殼和螺旋體長度的積累誤差。

6、螺旋體外徑與機殼間的最小間隙不得少于名義間隙的50%如需要大間隙,按用戶要求制作。

7、進出料口現場安裝應使進出料口的法蘭支承面與螺旋機的本體的軸線平行,與相聯接的法蘭應緊密貼合,不得有間隙。
